Пол в палате всегда темнее, чем воздух на метр выше: кровати, тумбочки и аппаратура дают тень. Проект, посчитанный на удобной высоте, на замерах проваливается, а исправлять приходится уже смонтированный потолок.
Что требует СП 52.13330.2016 с Изменением № 2 (таблица Л.1):
СП 158.13330.2014 (таблица Н.1) для части помещений даёт более низкие значения — например, 100 лк в палатах для взрослых. Проект должен выполнять оба документа, поэтому считаем по большему значению.
Мы всегда просим экспликацию с назначением каждого помещения, а не площадь этажа. В поликлинике нормы соседних кабинетов отличаются в двадцать раз, и средней цифры по этажу не существует.

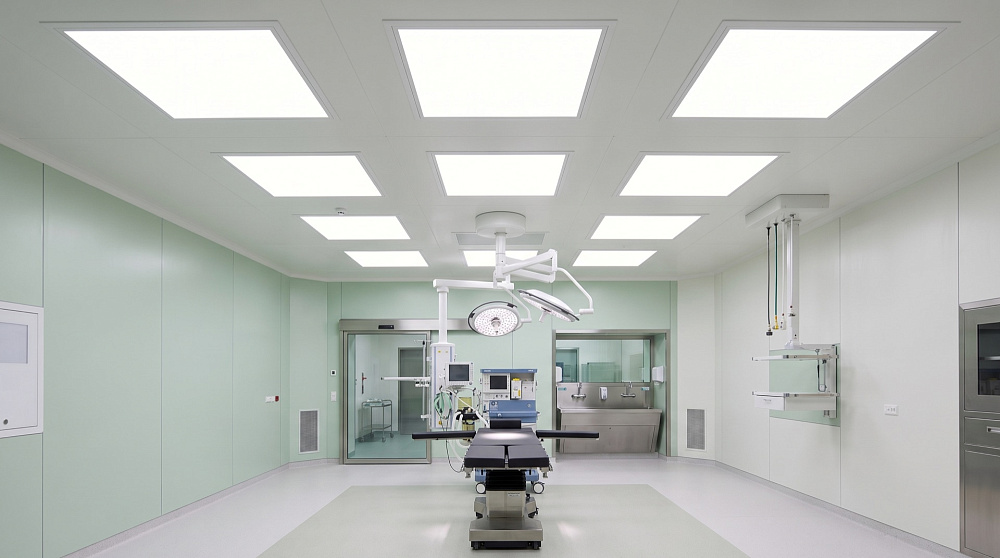

Дело в тенях. Над столом стоят хирург, ассистент и стойка с аппаратурой. Чем меньше источников и чем они ярче, тем жёстче тень, которая ложится на руки и на инструментальный столик. Хирургический светильник закрывает только операционное поле — всё остальное вытягивает общее освещение.
Норматив ведёт туда же с другой стороны: яркость светящей поверхности прибора ограничена. Снизить её, не потеряв освещённость, можно единственным способом — увеличить общую площадь свечения, то есть поставить больше приборов помягче.
По светоотдаче СП 158 требует минимум 85 лм/Вт. Наши светильники дают от 145 до 157 лм/Вт, то есть на ту же освещённость уходит почти вдвое меньше электричества, чем допускает норма.

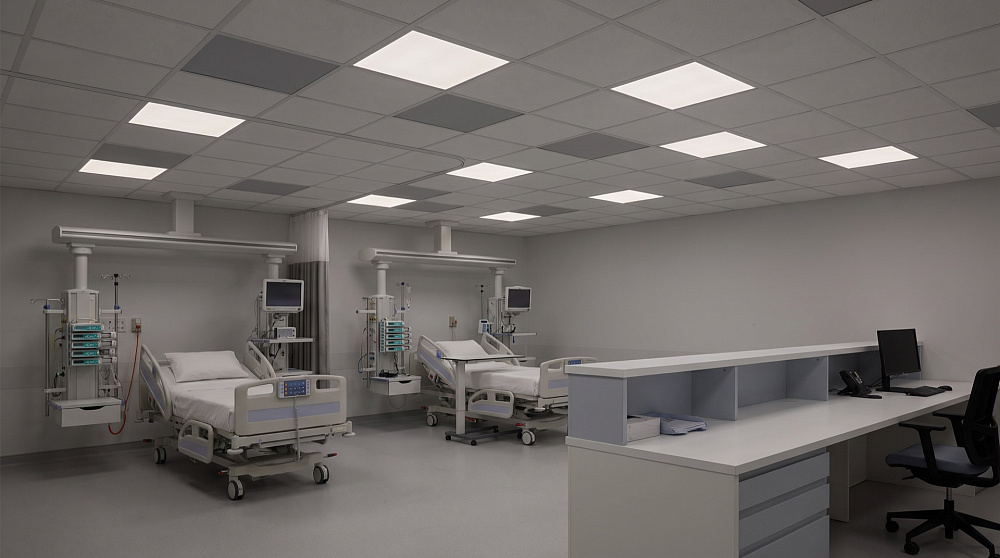

В операционных и реанимации мы сразу закладываем плотную сетку приборов. Оборудования выходит больше, зато переделывать не придётся, а переделка здесь означает остановку блока.

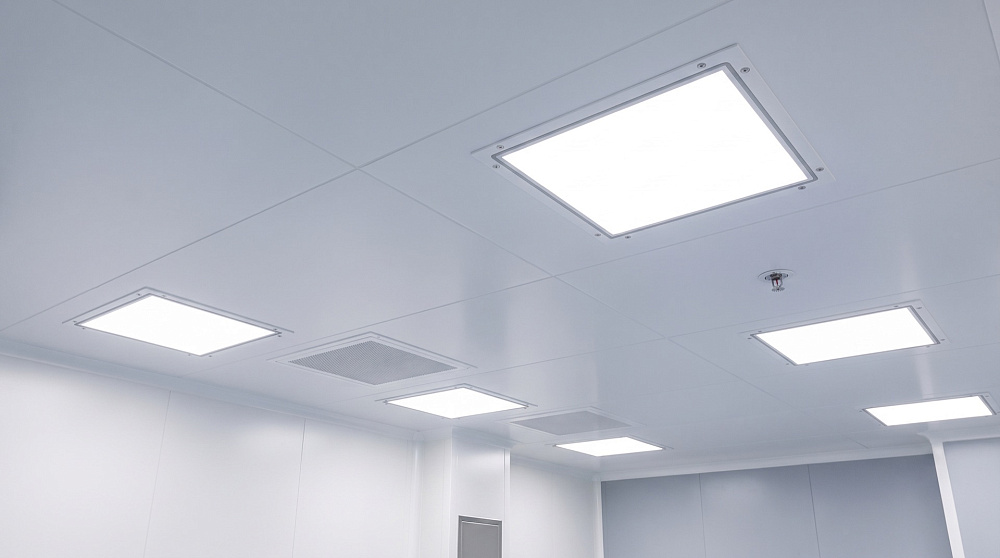

И отдельное требование ко всем помещениям без исключения: рассеиватель должен быть замкнутым. Растровый светильник с открытыми ламелями в больницу не проходит нигде, даже в вестибюле. Решётка набирает пыль, которую не протереть, и её нельзя мыть дезсредствами.
У нас офисная серия выпускается в одном габарите 595×595 и в обычном исполнении, и в IP65. По зданию идёт один типоразмер и один тип потолка, меняется только степень защиты. Монтажникам это одна позиция вместо трёх, заказчику — один комплект запасных светильников на весь объект.
Собрать это можно двумя способами.
Отдельная линия аварийных светильников дешевле в проекте, но в момент отключения свет в операционной меняется: другая яркость, другие тени, другая привычная картинка. Ровно тогда, когда врачу это меньше всего нужно.
Блок аварийного питания внутри самих рабочих светильников работает иначе. После отключения светит та же сетка тем же светом, просто половина приборов. Для операционных и реанимации мы предлагаем этот вариант.
БАП на 1 или 3 часа мы ставим на производстве, он заказывается вместе со светильником. На объекте его не добавить: чтобы вскрыть герметичный корпус, придётся нарушить тот самый IP65, который в операционной и требуется.
Резервный свет нужен не только в операционной. Ещё в перевязочных, манипуляционных, процедурных, приёмном отделении, лаборатории срочных анализов и на постах медсестёр.

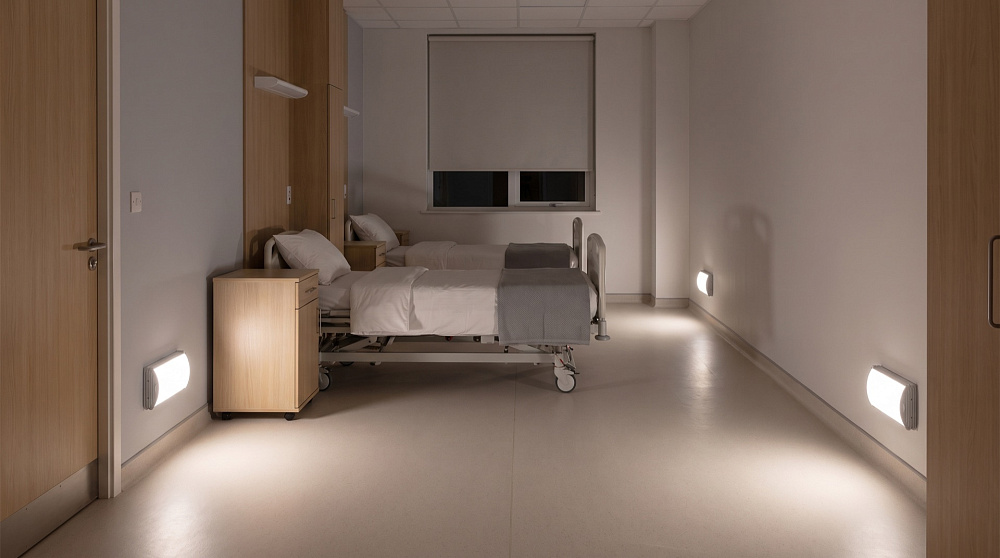

Поэтому дежурный светильник ставят в нишу возле двери на высоте 30 см от пола и подключают к линии эвакуационного освещения. Свет идёт по полу, куда и нужно.
В детских и психиатрических отделениях наоборот — не ниже 2,2 м, над дверью. Если всё же ставят внизу, питание должно быть не выше 50 В через разделительный трансформатор.
Режимов в палате вообще четыре: рабочий 150–200 лк по СП 52.13330.2016, ночной 5 лк, чтение 200 лк на койку и осмотр 300 лк на койку. Последние два — это консоль у изголовья, её закладывают вместе с электрикой; настенным бра потом не заменить.
Общий свет палаты делаем диммируемым: DALI или ШИМ 0–10 В, обе опции заводские. Ночной уровень тогда даёт то же оборудование, и отдельную линию вести не нужно.
Что мы проверяем здесь кроме уровня освещённости:

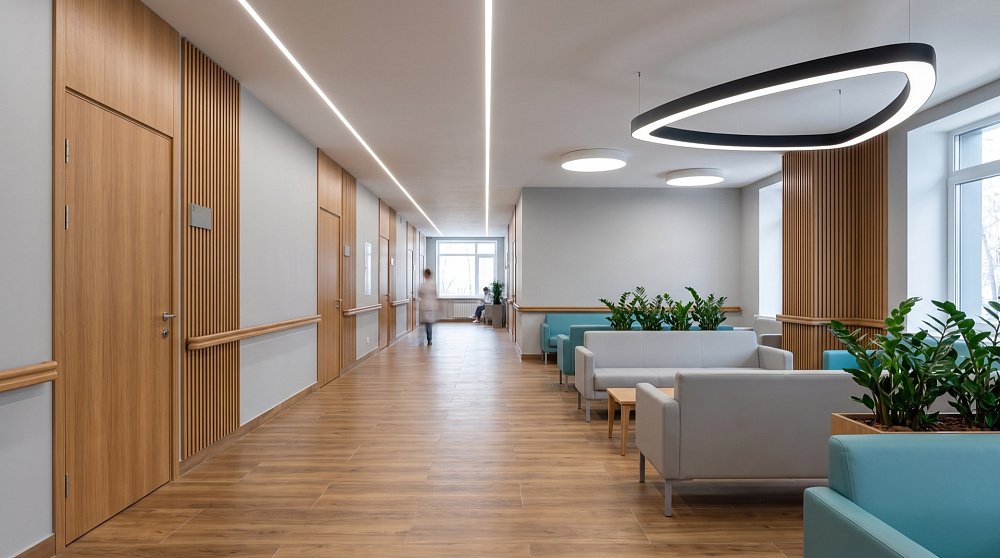

В узком коридоре сплошная линия светильников работает лучше сетки квадратных панелей: нет чередования пятен, и линия сама показывает направление движения.
Холл и ресепшн — единственное место в больнице, где свет работает на впечатление. Здесь ставим фигурные светильники: производство своё, поэтому форма, размер и цвет корпуса делаются под проект.
Уровни по СП 52.13330.2016 с Изменением № 2: лаборантские и микробиологические боксы — 500 лк, приём анализов и центрифужные — 300 лк, стерилизационные и автоклавные — 200 лк, заточка инструментов — 300 лк, раздаточные и моечные пищеблока — 300 лк.

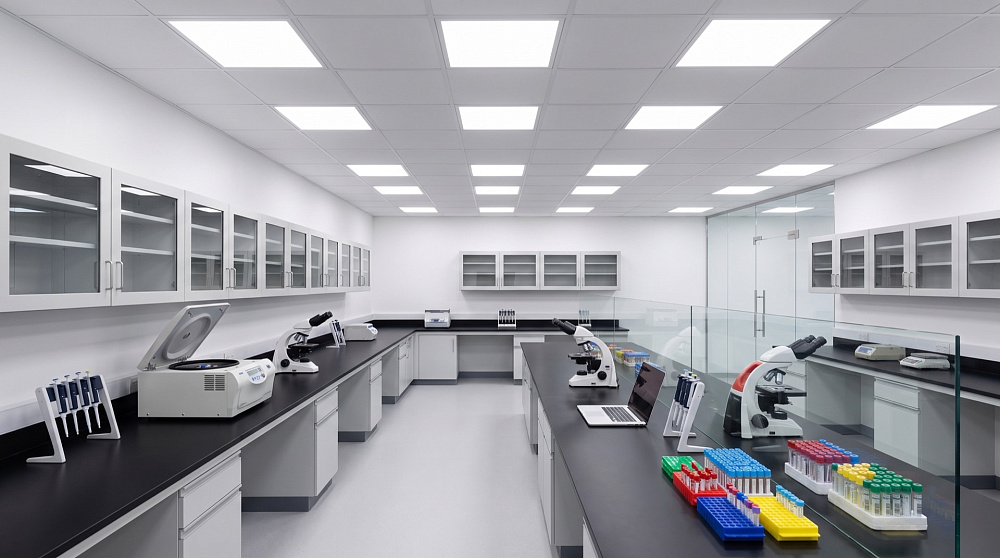

Сложность лаборатории не в уровне, а в геометрии. Рабочая поверхность — узкий стол вдоль стены, а над ним висят навесные шкафы. Светильник по центру потолка освещает проход, а стол уходит в тень от собственных шкафов. Поэтому сетку смещаем к стенам и проверяем освещённость на столешнице под шкафом, а не в среднем по помещению.
В стерилизационной и на пищеблоке главный фактор — пар и ежедневная мойка. Здесь идут герметичные корпуса, и степень защиты выбираем по реальным условиям, а не по минимуму из таблицы.
Что освещаем на участке:

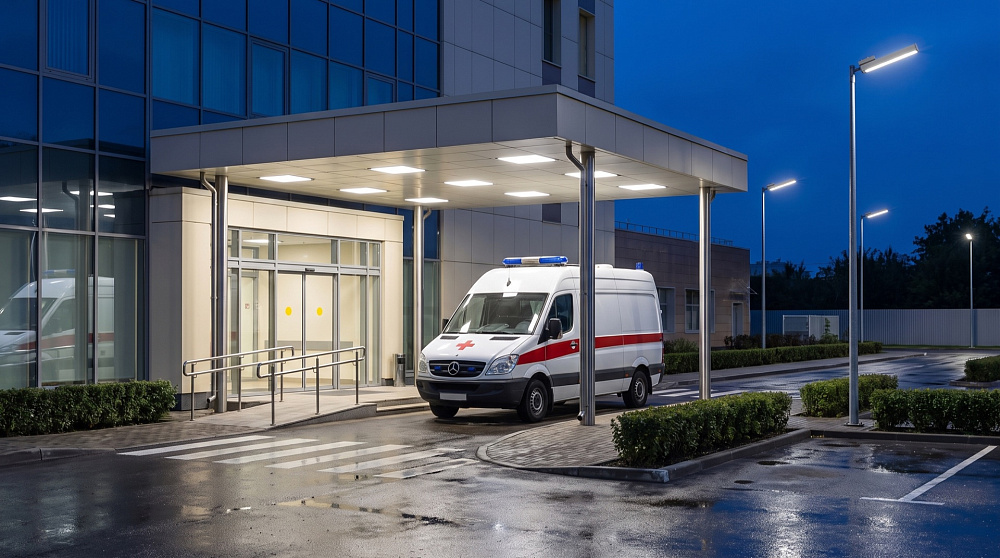

Дорожки на территории больницы — 4 лк. Уровень небольшой, но там же ограничена слепимость: опоры на участке низкие, и требование к экранированию жёстче, чем на обычной улице.
И то, о чём вспоминают после первой жалобы. На окнах палат вертикальная освещённость не должна превышать 5 лк, причём считается она от всего наружного света сразу. Поэтому консоли разворачиваем от корпуса и подбираем светораспределение так, чтобы поток уходил на асфальт, а не в окна.
Какие нормы действуют для освещения поликлиник и больниц?

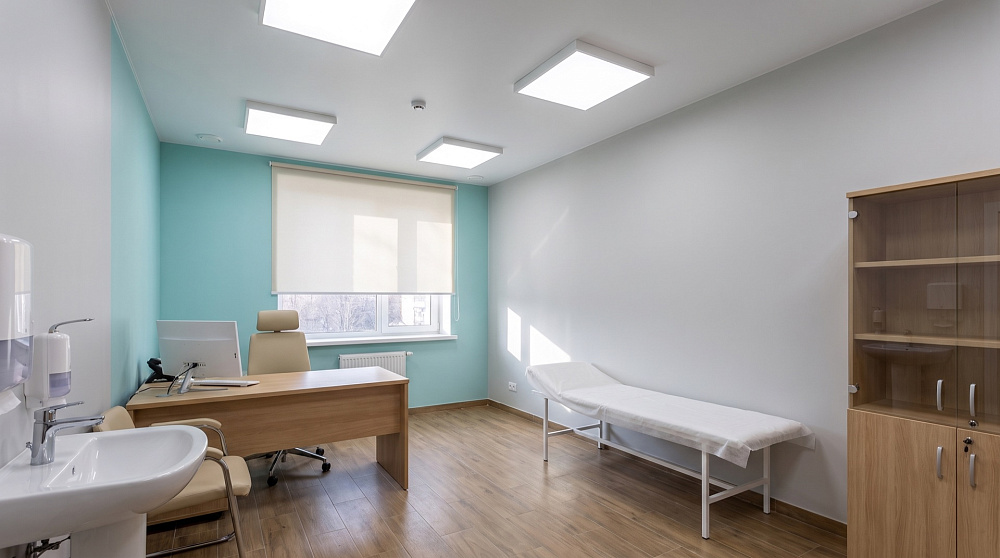

В палате освещённость проверяют на уровне пола, в кабинете врача — на высоте стола. Мелочь, пока приёмка не покажет цифру ниже нормы там, где по расчёту всё было в порядке.
Что нужно для расчёта освещения поликлиник и больниц?
Как мы подбираем решение: от получения данных об объекте до производства и поставки оборудования.
Смежные решения: Освещение чистых помещений, Системы аварийного освещения, Освещение офисов.
